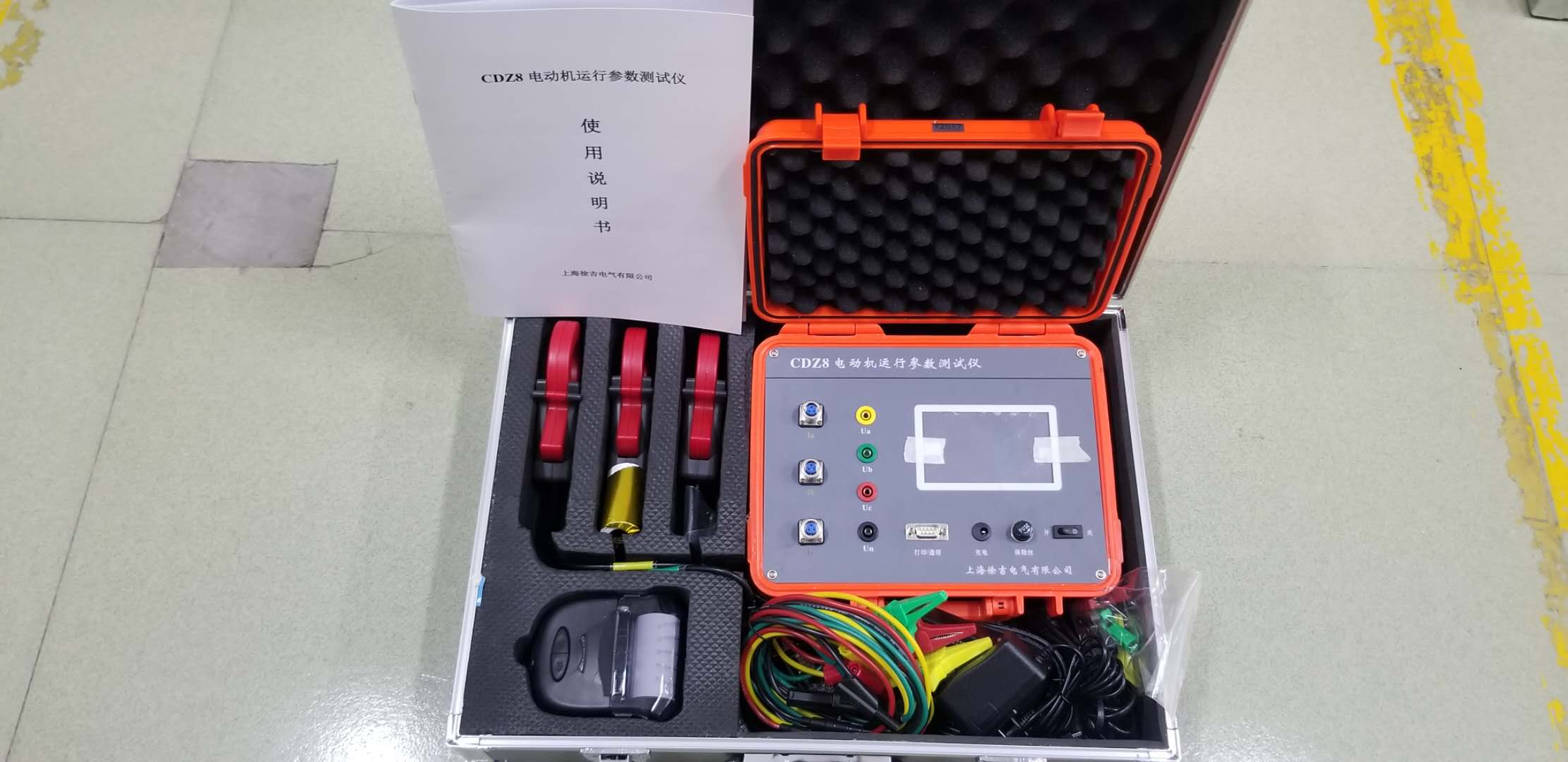

CDZ8電動機運行參數測試儀
1 概述
CDZ8 電動機運行參數測試儀是依據 GB12497-2006《三相異步電動機經濟運行》及《煤礦安全規程》而設計的。該測試儀是根據國家節能減排的要求，運用先進的檢測、信號分析等技術，采用了大規模集成電路，集多項創的電動機測試技術科研成果的高科技、多功能測試分析儀表?？稍诰€快速檢測、計算、顯示測試的各項數據，解決了電能監測的測試難題，同類儀表的技術空白，深受各技術監測、能源監測部門的青睞。
主要技術和特點
儀器采用大屏幕彩色觸摸液晶顯示器，顯示信息量大，內裝大容量聚合物鋰離子電池可連續工作8小時，隨機配熱敏打印機，信息存儲量大，數據輸出接口有RS232和電腦連接，測試完畢后可將數據通訊到電腦，通過配備的分析處理軟件進行處理。
1.1 型號及其含義
1.2 型式
礦用一般型便攜式設備，標志為：KY。測試儀由電流互感探頭、電壓互感探頭等組成，電壓互感探頭在主機內部，電流互感探頭與主機距離不超過3米。
1.3 儀器使用條件
5) 使用溫度： 0℃～40℃ ；
6) 相對濕度：≤98%；
7) 大氣壓力： 80 kPa～116 kPa；
4）無顯著振動和沖擊的場合；
5) 無破壞絕緣的腐蝕性氣體的場所；
6）無瓦斯、煤塵爆炸性危險場所。
1.4 電源
電源采用兩節 3.7V、2Ah 的錳酸鋰蓄電池串聯，型號為 LIR22650MⅡSB，額定電壓 7.4V。
2 主要性能指標
2.1 量程范圍：
項目名稱 | 基本參數與尺寸 | ||||
范圍 | 顯示分辨率 | 測量精度 | |||
交流電壓（V） | 5～750 | 5位 | 0.5級 | ||
交流電流（A） | 0.2～500 | 5位 | 0.5級 | ||
功率因數 | 0～±1 | 5位 | 1.0級 | ||
有功功率（kW） | 0.01～1125 | 5位 | 1.0級 | ||
無功功率 | 0.01～1125 | 5 位 | 1.0級 | ||
頻率（Hz） | 10～500 | 5 位 | ±0.1Hz | ||
有功電能 (kW·h) | 0～99999.999 | 5位 | 1.0級 | ||
無功電能（kVAR·h） | 0～99999.999 | 5位 | 1.0級 | ||
相位精度（度） | -360～+360 | 4位 | ±1°（預熱 | ||
10分鐘以上） | |||||
2.2 主機結構指標
1) 外形尺寸：277╳227╳99 mm；
2) 重量：≤3kg；
3）外殼材料：ABS 工程塑料。
